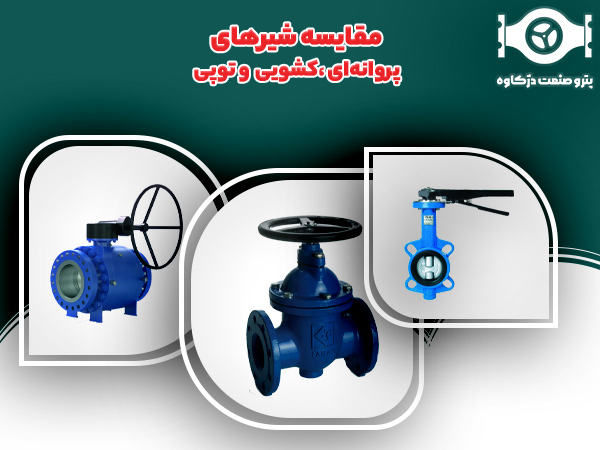

در هر سیستم لولهکشی صنعتی، شیرآلات صنعتی مختلف برای کنترل جریان مایعات یا گازها استفاده میشوند. انتخاب مناسبترین شیر میتواند تأثیر زیادی بر کارایی، ایمنی و هزینههای نگهداری یک سیستم داشته باشد. سه نوع از انواع شیر های پرکاربرد که در صنایع مختلف مورد استفاده قرار میگیرند، عبارتند از شیر توپی، شیر پروانهای و شیر کشویی. این شیرها هر یک ویژگیها و کاربردهای خاص خود را دارند، اما در بسیاری از موارد ممکن است انتخاب صحیح بین این سه گزینه برای مهندسین و مدیران پروژهها چالشبرانگیز باشد.
تفاوتهای این شیرها در عملکرد، طراحی، هزینه و مناسبترین کاربرد آنها میتواند به طور مستقیم بر کارایی سیستم و هزینههای پروژه تأثیر بگذارد.
در این مقاله از پتروصنعت دژ کاوه به بررسی جامع هر یک از انواع شیر آلات صنعتی خواهیم پرداخت تا به شما کمک کنیم تصمیمگیری دقیقتری در انتخاب شیر مناسب برای پروژههای صنعتی خود داشته باشید.
شیر توپی چیست و چه کاربردهایی دارد؟
شیر توپی یکی از رایجترین و پرکاربردترین انواع شیر در صنایع مختلف است. این شیر از یک توپ گرد و یک میله یا محور برای کنترل جریان استفاده میکند. زمانی که شیر در وضعیت باز قرار دارد، توپ بهطور کامل از مسیر جریان عبور میکند و اجازه میدهد سیال به راحتی از آن عبور کند. در حالت بسته، توپ بهطور کامل جریان را مسدود میکند. این طراحی ساده باعث شده است که شیرهای توپی از سرعت عملکرد بالایی برخوردار باشند و در بسیاری از صنایع برای کنترل جریان مایعات و گازها استفاده شوند.
شیرهای توپی به دلیل عملکرد سریع و قابلیت اطمینان بالا در کاربردهایی مانند انتقال گازهای صنعتی، سیستمهای آبیاری و سیستمهای لولهکشی نفت و گاز بسیار پرکاربرد هستند. یکی از ویژگیهای اصلی شیر توپی، مقاومت بالای آن در برابر فشار و دما است. در سیستمهایی که نیاز به قطع و وصل سریع جریان دارند، شیرهای توپی بهطور ویژهای مفید هستند.
آیا شیر توپی برای محیطهای با دماهای بسیار بالا مناسب است؟
شیرهای توپی در دماهای بالا نیز میتوانند عملکرد خوبی داشته باشند، اما نکتهای که باید در نظر گرفت، انتخاب مواد مناسب برای شیر در این شرایط است. شیرهای توپی با پوششهای مخصوص یا طراحیهای خاص برای دماهای بالا، میتوانند مقاومت بهتری از خود نشان دهند، ولی در صورت استفاده نادرست، ممکن است عملکردشان کاهش یابد.
شیر پروانهای چیست و در چه شرایطی باید استفاده شود؟
شیر پروانهای دارای یک دیسک مسطح است که بهطور مستقیم بر روی محور قرار دارد و برای کنترل جریان سیالات به کار میرود. این شیر معمولاً در سیستمهایی استفاده میشود که نیاز به تنظیم جریان دارند یا در جایی که نیاز به کنترل دقیق جریان مایعات وجود دارد. این شیرها معمولاً برای سیستمهایی که فشار کمتری دارند، مناسب هستند و از نظر اقتصادی بسیار مقرون به صرفهاند.
شیرهای پروانهای به دلیل طراحی ساده و وزن کم، در سیستمهایی که نیاز به کنترل جریان دقیق دارند، بهترین انتخاب هستند. این شیرها همچنین به دلیل هزینههای تولید پایین، برای پروژههایی که نیاز به نصب تعداد زیادی شیر دارند، بسیار مقرون به صرفه هستند. این نوع شیرها قابلیت باز و بسته شدن سریع را دارند و در مقایسه با سایر انواع شیر ها، سرعت عملکرد بالاتری دارند.
آیا شیر پروانهای برای استفاده در سیستمهای با فشار بالا مناسب است؟
در حالی که شیرهای پروانهای برای سیستمهایی با فشار پایین یا متوسط طراحی شدهاند، برای سیستمهایی که فشار بالا دارند، معمولاً توصیه نمیشود. شیرهای پروانهای به دلیل طراحی خاص خود، معمولاً نمیتوانند فشارهای بالا را به خوبی تحمل کنند. در این شرایط، شیرهای توپی یا شیرهای کشویی گزینههای بهتری خواهند بود.
شیر کشویی چیست و چرا در برخی پروژهها مورد استفاده قرار میگیرد؟
شیر کشویی یکی از قدیمیترین و شناختهشدهترین انواع شیرآلات صنعتی در صنعت است که به دلیل طراحی سادهاش برای قطع یا وصل جریان استفاده میشود. این شیر از یک درب فلزی به نام “کشو” برای مسدود کردن یا اجازه دادن به جریان استفاده میکند. در هنگام باز شدن، کشو به سمت پایین حرکت کرده و جریان سیال از لوله عبور میکند، و در هنگام بسته شدن، کشو به بالای لوله حرکت کرده و جریان را مسدود میکند.
ویژگیهای شیر کشویی:
- قطع و وصل کامل جریان: شیر کشویی برای کاربردهایی که نیاز به قطع کامل جریان دارند، بسیار مناسب است. این ویژگی آن را به گزینهای عالی برای سیستمهای با جریان ثابت تبدیل میکند.
- مقاومت در برابر فشار: شیرهای کشویی به دلیل طراحی محکم و مقاوم خود، معمولاً برای سیستمهایی با فشار بالا و دماهای زیاد به کار میروند.
- دوام و عمر طولانی: شیرهای کشویی به دلیل ساختار محکم و کارکرد طولانیمدت، در سیستمهای صنعتی سنگین کاربرد دارند.
آیا شیر کشویی در سیستمهای جریان آرام و ثابت مناسب است؟
شیر کشویی برای سیستمهایی که نیاز به قطع جریان بهطور کامل دارند، انتخاب بسیار خوبی است. این شیر برای جریانهای ثابت و سیستمهای بزرگ که در آنها فشار بالا است، بهترین عملکرد را دارد. بهعنوان مثال، در صنایع نفت و گاز، این شیرها معمولاً برای جلوگیری از نشت و قطع کامل جریان در خطوط لولهکشی مورد استفاده قرار میگیرند.
پترو صنعت دژ کاوه با ارائه مشاوره فنی و تأمین تجهیزات صنعتی با کیفیت، میتواند در انتخاب شیرآلات صنعتی مناسب و بهینهسازی عملکرد سیستمهای صنعتی به شما کمک کند.
تفاوتهای اصلی بین شیر توپی و شیر پروانهای
شیر توپی و شیر پروانهای هر دو از انواع شیرهای کنترل جریان هستند، اما عملکرد و مزایای آنها متفاوت است. شیر توپی به دلیل سرعت عملکرد بالا، مقاومت بهتر در برابر فشار و دما، و طول عمر طولانیتر معمولاً در صنایع سنگینتر مانند صنایع نفت و گاز استفاده میشود. در حالی که شیر پروانهای به دلیل هزینه تولید پایینتر و نیاز به فضای نصب کمتر، در سیستمهای آبیاری، خطوط آبرسانی و سیستمهای دارای جریان متغیر به کار میرود.
در کدام شرایط میتوان شیر پروانهای را جایگزین شیر توپی کرد؟
اگر سیستم نیاز به قطع و وصل کامل جریان ندارد و فشار و دمای سیال پایین است، شیر پروانهای میتواند بهعنوان گزینهای مناسب جایگزین شیر توپی شود. این امر به ویژه در کاربردهایی که هزینهها و نصب مهم است، توصیه میشود.
مزایا و معایب شیر توپی در مقایسه با شیر کشویی
شیر توپی و شیر کشویی هر دو برای کنترل جریان استفاده میشوند، اما تفاوتهای قابل توجهی دارند که بر تصمیمگیری شما تأثیر میگذارد. شیر توپی به دلیل طراحی خاص خود، معمولاً عملکرد سریعتری دارد و برای استفاده در سیستمهای با فشار بالا و دمای زیاد مناسبتر است. از طرفی، شیر کشویی برای سیستمهایی با جریان ثابت و نیاز به قطع و وصل کامل جریان بهتر عمل میکند.
آیا شیر کشویی میتواند جایگزین مناسبی برای شیر توپی در سیستمهای با فشار بالا باشد؟
شیرهای کشویی به دلیل طراحی محکم و مقاوم خود، برای فشارهای بالا گزینه مناسبی هستند، اما اگر سرعت عمل و دقت در قطع و وصل جریان برای پروژه شما اهمیت داشته باشد، شیر توپی گزینه بهتری خواهد بود.
نحوه انتخاب شیر مناسب برای پروژههای خاص
در انتخاب شیرآلات صنعتی مناسب، عوامل متعددی باید مدنظر قرار گیرد، از جمله نوع سیال، فشار، دما، سرعت جریان و نیاز به قطع و وصل سریع یا کامل جریان. انتخاب شیر باید بهطور دقیق بر اساس نیازهای خاص پروژه و ویژگیهای محیط عملیاتی صورت گیرد.
- برای سیستمهای با فشار و دمای بالا: شیر توپی انتخاب مناسبی است.
- برای سیستمهایی با جریان ثابت و قطع کامل: شیر کشویی بهترین گزینه است.
- برای تنظیم دقیق جریان در سیستمهای متوسط و کمفشار: شیر پروانهای میتواند انتخاب بهتری باشد.
بررسی کاربرد شیر توپی در صنایع مختلف
شیرهای توپی بهطور گسترده در صنایع مختلف از جمله نفت، گاز، پتروشیمی، و صنایع غذایی استفاده میشوند. این شیرها به دلیل قابلیت اطمینان و عملکرد سریع در سیستمهایی که نیاز به کنترل دقیق جریان دارند، بسیار پرکاربرد هستند. در سیستمهای فشار بالا و دماهای بالا نیز، شیرهای توپی عملکرد بهتری از خود نشان میدهند.
انتخاب شیر پروانهای برای سیستمهای آبیاری و شبکههای آبرسانی
شیر پروانهای به دلیل ویژگیهای خاص خود، در بسیاری از پروژههای آبیاری و سیستمهای شبکههای آبرسانی مورد استفاده قرار میگیرد. این نوع شیرآلات صنعتی به ویژه برای سیستمهایی که نیاز به تنظیم جریان دارند یا در پروژههایی که از نظر اقتصادی بهینه بودن طراحی مهم است، گزینه مناسبی است. طراحی شیر پروانهای به گونهای است که میتواند جریان آب را به دقت تنظیم کرده و در عین حال هزینه کمتری نسبت به سایر انواع شیر ها داشته باشد.
مزایای شیر پروانهای در سیستمهای آبیاری:
- قیمت مناسب و مقرون به صرفه: شیرهای پروانهای یکی از اقتصادیترین گزینهها برای پروژههای آبیاری هستند. با توجه به هزینه ساخت پایین، استفاده از این شیرها در سیستمهای بزرگ شبکههای آبرسانی که نیاز به تعداد زیادی شیر دارند، بسیار مقرون به صرفه است.
- ابعاد کوچک و نصب آسان: یکی از ویژگیهای بارز شیرهای پروانهای، ابعاد کوچک و طراحی ساده آنهاست. این ویژگیها باعث میشود که این شیرها در فضاهای محدود و نصب در خطوط لوله با قطر کوچک نیز به راحتی قابل استفاده باشند.
- عملکرد بهینه در سیستمهای جریان آرام: در پروژههای آبیاری که معمولاً جریانهای متغیر یا ثابت دارند، شیرهای پروانهای میتوانند جریان را با دقت تنظیم کنند و به عملکرد بهینه سیستم کمک کنند. به همین دلیل، این نوع شیرآلات صنعتی در پروژههای کشاورزی و آبیاری زمینهای بزرگ بسیار کارآمد است.
معایب شیر پروانهای در سیستمهای آبیاری:
- محدودیت در فشار بالا: شیرهای پروانهای معمولاً در سیستمهایی با فشار بالا عملکرد بهینهای ندارند. اگرچه این شیرها برای کنترل جریان در فشارهای پایین و متوسط مناسب هستند، اما در صورت نیاز به کنترل دقیقتر جریان در سیستمهایی که فشار بالایی دارند، بهتر است از انواع شیر های دیگر مانند شیر توپی یا شیر کشویی استفاده شود.
- عدم کارایی در دماهای بسیار بالا: شیرهای پروانهای معمولاً برای استفاده در دماهای بالاتر از 120 درجه سانتیگراد طراحی نمیشوند. بنابراین، در محیطهایی که دمای سیال بالا است، این شیرها نمیتوانند عملکرد بهینهای داشته باشند و ممکن است در معرض آسیب قرار گیرند.
آیا شیر پروانهای برای سیستمهای آبیاری با فشار بالا مناسب است؟
در سیستمهای آبیاری با فشار بالا، شیرهای پروانهای معمولاً گزینه مناسبی نیستند. این شیرها بیشتر برای فشارهای متوسط و پایین مناسب هستند. برای سیستمهای فشار بالا، بهتر است از شیرهایی استفاده کنید که مقاومتر در برابر فشار باشند، مانند شیرهای توپی یا شیر کشویی.
کاربرد شیر کشویی در پالایشگاهها و صنایع بزرگ
شیر کشویی به دلیل ساختار مقاوم و توانایی قطع کامل جریان، در صنایع بزرگ و پروژههای حساس مانند پالایشگاهها، نیروگاهها و صنایع نفت و گاز کاربرد دارد. این نوع شیرها به دلیل طراحی خاص خود برای قطع جریان سیالات با دبی بالا و فشار زیاد بسیار مناسب است. در بسیاری از سیستمها، نیاز به قطع جریان به صورت کامل وجود دارد و در این حالت، شیر کشویی میتواند بهترین گزینه باشد.
ویژگیها و مزایای شیر کشویی در پالایشگاهها:
- مقاومت بالا در برابر فشار و دما: شیرهای کشویی به دلیل ساختار محکم و استفاده از مواد مقاوم در برابر فشار و دما، معمولاً در سیستمهایی که با فشار و دمای بالا کار میکنند، استفاده میشوند. در پالایشگاهها که فرآیندهای پیچیدهای با دما و فشار بالا وجود دارد، این شیرها به خوبی عمل میکنند.
- قطع جریان کامل: یکی از ویژگیهای برجسته شیر کشویی این است که قادر است جریان را به طور کامل قطع کند. در پروژههایی که نیاز به کنترل دقیق جریان دارند و باید از نشت یا آسیبهای احتمالی جلوگیری شود، شیر کشویی بهترین گزینه است.
- طول عمر بالا و دوام: این شیرها به دلیل ساختار مقاوم و کارکرد طولانیمدت خود در پالایشگاهها و صنایع نفت و گاز بسیار کاربردی هستند. نیاز به تعمیر و نگهداری کمتر و عمر مفید طولانیتر باعث شده که شیرهای کشویی در پروژههای بزرگ و طولانیمدت به عنوان گزینهای مطلوب در نظر گرفته شوند.
معایب شیر کشویی در پالایشگاهها:
- سرعت عملکرد پایین: شیرهای کشویی معمولاً به زمان بیشتری برای باز و بسته شدن نیاز دارند. این ویژگی میتواند در برخی از سیستمها که نیاز به سرعت بالای قطع و وصل جریان دارند، مشکلساز باشد. به همین دلیل، در پروژههایی که سرعت عملکرد اهمیت دارد، بهتر است از شیرهای توپی یا پروانهای استفاده شود.
- هزینه بالاتر در مقایسه با سایر انواع شیرها: شیرهای کشویی به دلیل طراحی پیچیدهتر و استفاده از مواد مقاومتر، معمولاً هزینه بالاتری دارند. برای سیستمهایی که نیاز به قطع و وصل مکرر جریان ندارند، ممکن است انتخاب شیرهای ارزانتر و سریعتر مانند شیر توپی یا پروانهای مقرون به صرفهتر باشد.
آیا شیر کشویی میتواند در سیستمهای پالایشگاهی با سرعت جریان بالا به خوبی عمل کند؟
شیرهای کشویی به دلیل عملکرد کند خود در قطع و وصل جریان، برای سیستمهای با سرعت جریان بالا معمولاً مناسب نیست. در این نوع سیستمها که سرعت عملکرد اهمیت دارد، شیرهای توپی و پروانهای گزینههای بهتری خواهند بود.
پترو صنعت دژ کاوه
پترو صنعت دژکاوه به عنوان یکی از پیشروان در تأمین تجهیزات صنعتی در ایران، توانسته است در زمینههای مختلف به ویژه در تأمین انواع شیر آلات صنعتی مانند شیر توپی، شیر پروانهای و شیر کشویی موفقیتهای زیادی به دست آورد. این شرکت با داشتن تجربهای طولانی در تأمین تجهیزات برای صنایع نفت، گاز، پتروشیمی، نیروگاهها و پالایشگاهها، به عنوان یک شریک استراتژیک در پروژههای صنعتی شناخته میشود.
نتیجهگیری:
شیرهای توپی، پروانهای و کشویی هر یک ویژگیها و کاربردهای خاص خود را دارند. انتخاب مناسبترین شیرآلات صنعتی برای پروژه بستگی به فاکتورهای مختلفی مانند فشار، دما، نوع سیال و نیاز به سرعت عملکرد دارد. در پروژههای بزرگ و حساس مانند پالایشگاهها و نیروگاهها، شیر کشویی ممکن است گزینه مناسبتری باشد، در حالی که در سیستمهایی با سرعت جریان بالا یا نیاز به قطع و وصل سریع جریان، شیرهای توپی یا پروانهای عملکرد بهتری دارند.
